Заглушки стальные

Заглушка 1-50-25 30ХМА ГОСТ 22815-83
Цена от: 50.00
Заглушка 100-1 ст.20 ОСТ 34-10-833-86
Цена от: 50.00
Заглушка 2-15-40 ст. 14ХГС ГОСТ 22816-83
Цена от: 50.00
Заглушка 2-15-40 ст.09Г2С ГОСТ 22815-83
Цена от: 50.00
Заглушка 4-150-100-20Х30МВФ-ГОСТ 22815-83
Цена от: 50.00
Заглушка поворотная 150-16,0-2 cт.09Г2С ТК 2409-15
Цена от: 50.00
Заглушка поворотная 50-16,0-1 cт.09Г2С ТК 2409-15
Цена от: 50.00
Заглушка Э 108х4 ГОСТ 17379-01
Цена от: 78.00
Заглушка Э 114х4 ГОСТ 17379-01
Цена от: 86.00
Заглушка Э 133х4 ГОСТ 17379-01
Цена от: 99.00
Заглушка Э 159х5 ГОСТ 17379-01
Цена от: 201.00
Заглушка Э 219х6 ГОСТ 17379-01
Цена от: 276.00
Заглушка Э 273х8 ГОСТ 17379-2001
Цена от: 460.00
Заглушка Э 325х8 ГОСТ 17379-2001
Цена от: 800.00
Заглушка Э 32х2 ГОСТ 17379-2001
Цена от: 12.00
Заглушка Э 377х10 ГОСТ 17379-2001
Цена от: 1,406.00
Заглушка Э 38х2 ГОСТ 17379-2001
Цена от: 13.00
Заглушка Э 426х10 ГОСТ 17379-2001
Цена от: 1,711.00
Заглушка Э 45х2.5 ГОСТ 17379-2001
Цена от: 16.80
Заглушка Э 530х10 ГОСТ 17379-2001
Цена от: 2,709.00
Заглушка Э 57х3 ГОСТ 17379-2001
Цена от: 26.20
Заглушка Э 76х4 ГОСТ 17379-2001
Цена от: 37.00
Заглушка Э 89х4 ГОСТ 17379-2001
Цена от: 53.00
Заглушка эллиптическая 133х10 мм ст.12Х1МФ ГОСТ 17379
Цена от: 50.00

Наша компания специализируется в производстве и оптово-розничных продажах трубного проката и элементов трубопровода. В ГК МЭХ можно купить заглушки стальные в любых объемах с доставкой по России. Мы предлагаем сертифицированную продукцию, прошедшую контроль качества РТ-Техприемкой. Оплата наличными или безналичный расчет, делаем скидки на объем.

Описание

Концевые элементы эллиптические и плоские применяются для монтажа трубопроводов с давлением Py до 16 МПа от -70°C до +450°C. Условия эксплуатации деталей определяются ГОСТ 17380-2001, относительно номинального рабочего давления и температуры эксплуатации действуют нормы ГОСТ 356-80.

Прочность и надежность бесшовных заглушек, а также большой выбор типоразмеров делает их востребованными в самых разных отраслях и сферах промышленности. Заглушки стальные предназначены для закрывания концевых отверстий трубопроводных систем и магистралей, их применяют в качестве днищ для аппаратов и сосудов, работающих под давлением.

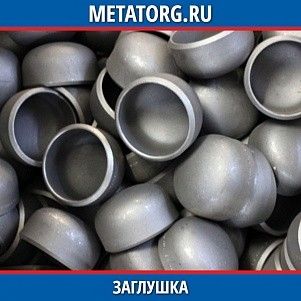

Заглушки под приварку

Приварные заглушки производятся по ГОСТ 17379-2001 из углеродистых, легированных и низколегированных марок стали. Основные размеры и вес изделий исполнения 1 и 2 указаны в таблицах ниже.

Таблица 1.Заглушки приварные, исполнение 1.

D условного проходаДиаметр изделия, ммТолщина стенки, ммВысота, ммОриентировочный вес, кг
15,021,32,02

3,23

4,05

25,0

0,04

20,026,92,04

3,26

4,07

25,0

0,07

25,033,72,33

3,24

4,51

38,0

0,10

32,042,42,63

3,66

5,09

38,0

0,14

40,048,32,60

3,65

5,04

38,0

0,17

50,060,32,96

4,02

5,66

0,24

0,32

65,076,12,98

5,03

7,12

0,39

0,52

80,088,93,21

5,67

8,03

51,0

0,67

0,91

100,0114,33,69

6,33

8,81

64,0

1,20

1,60

125,0139,74,04

6,32

10,08

76,0

1,80

2,80

150,0168,34,53

7,17

11,04

89,0

2,90

4,40

200,0219,16,35

8,00

12,56

102,0

5,00

7,60

250,0273,06,34

10,01

152,0

9,80

300,0323,97,12

10,04

178,0

14,00

350,0355,68,05

11,09

191,0

18,00

400,0406,48,87

12,56

203,0

26,00

450,0457,010,04229,029,00
500,0508,011,01254,037,00
600,0610,012,54305,054,00
700.0711,0305.0
800,0813,0305,0
900,0914,0305,0
1000,01016,0305,0

Таблица 2. Размеры и справочный вес заглушек приварных, исполнение 2.

D условного проходаДиаметр изделия, ммТолщина стенки, ммВысота, ммОриентировочный вес, кг
25,032,02,02

3,04

15,00,1

0,1

32,038,02,06

3,07

20,00,1

0,1

40,045,02,54

4,02

0,1

0,2

50,057,03,08

5,06

30,00,2

0,3

65,076,03,50

6,05

40,00,4

0,5

80,089,03,53

8,01

45,00,6

0,9

100,0108,04,06

8,04

50,00,7

1,3

114,04,00

8,08

0,7

1,3

125,0133,04,06

8,04

10,01

55,00,9

2,0

2,5

150,0159,04,53

8,06

11,08

65,01,5

2,3

3,2

168,04,59

8,04

11,05

1,5

2,3

3,2

200,0219,08,06

10,04

12,03

75,04,6

5,1

6,1

250,0273,07,03

12,02

14,06

18,03

85,04,9

9,2

11,0

14,0

300,0325,010,07

12,08

18,06

20,01

100,0,11,0

13,0

19,0

21,0

350,0377,010,04

12,07

16,03

20,09

24,06

115,016,0

19,0

26,0

32,0

38,0

400,0426,010,05

12,00

16,07

18,03

22,05

26,01

125,019,0

23,0

30,0

34,0

42,0

50,0

500,0530,010,04

16,02

20,06

22,08

26,06

30,04

150,025,0

40,0

50,0

55,0

65,0

75,0

Размеры и марка стали, которая применялась в производстве изделия, указывается в маркировке продукции. Пример расшифровки условных обозначений:

  • Заглушка 2-168,0×8-P5 ГОСТ 17379-2001. Это обозначение бесшовных приварных концевых элементов трубопровода, исполнение 2, наружный диаметр 168,0 мм, толщина металла стенок 8,04 мм, изготовленных из инструментальной стали марки P5.

По согласованной спецификации возможно изготовление элементов трубопровода других размеров, указанных в технической документации заказчика.

Фланцевые заглушки

Концевые элементы трубопровода с фланцевым соединением изготавливаются по ГОСТ 12836-67. Изделия используются для монтажа трубопроводных систем с условным давлением Py от 1 до 25 кгс/см2 при температуре до +450°C, а также на номинальное давление в трубопроводе 40 кгс/см2 с рабочей температурой до +530°C.

Присоединительные размеры изделий соответствуют ГОСТ 1234-67. Диаметры условного прохода фланцевых заглушек от 10 до 1600. Диаметр изделий от 75,0 до 1785,0 мм при толщине металла от 10,0 до 75,0 мм. Диаметр резьбы под болты или шпильки от 12,0 до 48,0 мм.

Материалом для изготовления заглушек и крепежа (болтов, шпилек, гаек, шайб) служит сталь марок ВСт3сп, Ст20, Ст25, Ст35, Ст40, 15XM, 15XMA, 30XMA, 25Х1МФ. Химический состав материалов нормируется ГОСТ 1050-60, 4543-71, 10500-63. Возможно применение легированных марок стали, прошедших термическую обработку, механические свойства которых соответствуют требованиям действующего стандарта.

Концевые элементы рассчитаны на эксплуатацию с эластичными или асбометаллическими прокладками, с овальным сечением или спирально-навитыми. Изделия подвергаются гидравлическим испытаниям вместе с оборудованием в соответствии с OCT 26-291.

Как заказать заглушки стальные

Сделать заказ на элементы трубопровода можно позвонив по телефону, указанному на сайте. Наш консультант поможет выбрать изделия с нужными характеристиками, расскажет о скидках и выгодных предложениях, ответит на все возникшие вопросы.
